JK-B、JK-D型全自动天然电场选频物探测量仪

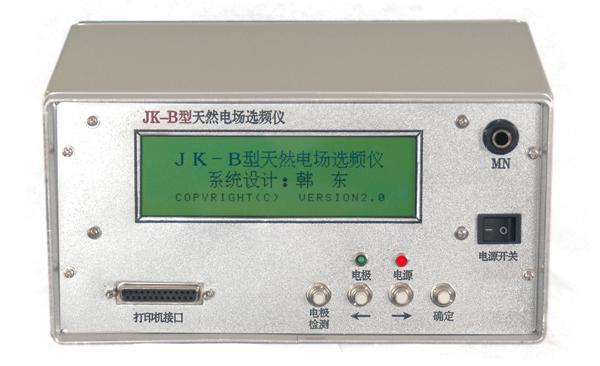

JK-B型天然电场选频仪 JK-D型天然电场选频仪
简介仪器
   1、该仪器已获国家专利,专利号:201120041512.4。
   2、自动降噪,超强抗干扰。
   3、可以同时测量25Hz、67Hz、170Hz三个频率(三频率测量)异常曲线或30个频率(多频率测量)异常曲线。
   4、操作功能全部用汉字显示在液晶屏上,操作简单明了。
   5、自动测量,自动存贮数据。无须记录数据。数据在关机后不会丢失。
   6、可存储20条三频率测量曲线数据和20条多频率测量曲线数据。
   7、可以在液晶屏上显示曲线和数据,也可以通过打印机接口连接打印机直接将测量数据和异常曲线打印出来,供现场进行资料分析。
   8、可通过USB接口将仪器测量数据拷贝到U盘。
   9、利用随仪器配套的“测量数据管理管理软件”可以直接绘制生成等值线图和异常曲线图。
   10、内置高容量可充电锂电池。
   11、具有电极检测,电源监测功能;金属机箱,屏蔽干扰。
仪器原理
    利用大地电磁场作为工作场源,以地下岩矿石电阻率差异为基础,在地面上测量大地电磁场产生的几个(或几十个)不同频率的电场分量的变化规律来研究地下地电断面的电性变化,达到解决地质问题。
应用范围
   1、找水:广泛应用于城市、山区、平原快速寻找和评价不同类型的地下水。确定井位、单井溶水量、含水层的层数和各层的深度。
   2、找矿:应用于快速寻找各种不同类型的矿藏。确定矿体位置、走向、长度、宽度、矿体的层数和各层的埋藏深度、估算矿体的品位。
   3、解决工程地质和灾害地质问题:寻找不同成因的洞穴、应用于考古工作、确定煤矿采空区位置和深度、确定煤矿突水点位置、超前预测隧道或煤矿开采突水或崩塌。
仪器特点
   1、速度快、效率高:和常规电法测量不同,测量速度快,每工作日可完成大量剖面测量工作。
   2、携带方便:本仪器是利用大地电磁场作为工作场源,不需要笨重的人工供电装置,整套仪器重量不超过2公斤,携带使用非常方便。
   3、操作简单:仪器由微电脑全自动控制,只需按一下按钮即可完成全部测量操作。
   4、抗干扰能力强:信号经过仪器的选频和数字处理后,即使在城市车辆川流不息的马路上、电干扰强的工作区,也能观测到重复性较好的异常曲线。
   5、采用多方位、多频率、多装置和多参数的测量方法,获得各种异常图,解决地质体的位置、走向、厚度和埋深等问题,提高找水找矿的成功率,减少投资风险。
仪器参数
   1、测量参数:大地电磁场的不同频率的电场分量 ΔV(mV)
   2、测量电压范围:0.001mV~200mV(自动转换量程)
   3、剖面测量频率:3个(25Hz、67Hz、170Hz);多频测量频率:30个
   4、输入阻抗:≥10MΩ
   5、测量分辨率:0.001mV
   6、显示:240×64点阵液晶屏
   7、接口:USB、打印机并口
   8、电源:内置可充电锂电池7.4V   5.2AH
   9、功耗:300mA  连续工作≥20H
   10、工作环境: 温度:-10℃~+45℃   相对湿度:≤ 85%
   11、整机重量:2Kg   体积:24CM×13CM×16CM
仪器屏显
JK-D仪器屏显 JK-D仪器屏显 JK-D仪器屏显
